TD系列接线端子

TD系列接线端子/端子排/端子板
端子的材料、夹线体的构造 绝缘材料的颗粒 端子金属材料的选用
接线端子与连接器，汇流排所使用的导流体是由电解铜（H62）作为基本材料，铜的导电性能极好公次于银，由于与端子连接的导线均为铜质材料，相同的材料，相同的膨胀系数不会产生连接松动的问题。
端子夹线体的构造
在电气装置中，空气开关、接触器、PLC元件与接线端子的连接90%都采用了螺钉压线的方式。而采用压线框式的简式升降夹线体更先进，目前被全球广泛使用，这是因为软导线无需压接端头，可直接联接，具有自锁、抗震、防松的功能，又具有接有接触压力大，面积大，具有免维护性。
采用平板螺丝片夹线体构造，一般都使用压端头技术连接，也普遍被电气连接使用。所有的金属导流物件表面均经过镀锡或镀镍处理加以保护。
端子绝缘材料的选择
为了适用不同的产品要求，须根据具体应用选择不同的材料
工程塑料阻燃ABS
具有良好的几何稳定性和机械性能，国内系列端子产品中也较多采用。
热固性塑料EP
具有良好的几何稳定性，吸水小，相比漏电起痕指数高。阻燃性非常，在温度升高的情况下，稳定优级于热塑性塑料，但韧性差 　 　 　 热塑性塑料尼龙6.6
对组合端子的绝缘外壳的质量性有很高的要求，绝大部分都由热塑性塑料尼龙6.6制成，这种塑料能经济地通过注塑成型来加工，并对环境无害，有利于回收利用。
玻璃纤维加强型尼龙PA-F
玻璃纤维加型尼龙具有很强的刚性和硬度，与非增强型尼龙相比其使用温度更高。因此它也适用于过电压保护领域。
    加强型尼龙对水分的吸收比非增强型尼龙少。除上述区别外，这两种材料的其它特性相同。依照UL94的规定，纤维增强型尼龙的阻燃等级为HB至V0，其中V0型材料在大多数情况下染成黑颜色。
热塑性塑料聚碳酸酯PC
如硬度高、冲击韧性好、透明、尺寸稳定、绝缘性能好以及热稳定性好等。
    透明的聚碳酸酯特别适合作盖罩或标识材料。
    聚碳酸酯具有抵抗矿酸、饱和脂肪碳水化合物、汽油、脂类和油类侵蚀的稳定性。
    聚碳酸酯对溶剂、苯=碱液、丙酮和氨的耐受性要差一些。和某些化学试剂接触时可能会形成应力裂缝。
热塑性聚酯PBT
PBT具有良好的几何稳定性，采用了玻纤增强后材料具有很高的强度和耐热性。同时也具有可靠的阻燃性和优良的电性能。

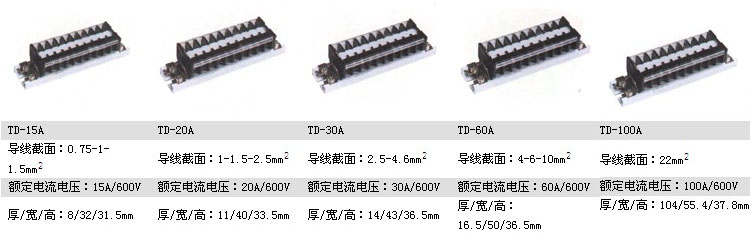

导线截面:0.75-1-1.5mm2  Yz-15A　(TD-15A)
额定电流/电压:15A/600V
厚/宽/高:8/32/31.5mm Yz-20A　(TD-20A)
导线截面:1-1.5-2.5mm2
额定电流/电压:20A/600V
厚/宽/高:11/40/33.5mm Yz-30A　(TD-30A)
导线截面:2.5-4-6mm2
额定电流/电压:30A/600V
厚/宽/高:14/43/36.5mm Yz-60A　(TD-60A)
导线截面:4-6-10mm2
额定电流/电压:60A/600V
厚/宽/高:16.5/50/36.5mm Yz-100A　(TD-100A)
导线截面:10-16-25mm2
额定电流/电压:100A/600V
厚/宽/高:19/50/43mm
