家用配电箱要怎么接线?怎么压接铜鼻子。

发布时间:2018-07-20  阅读:3507次
面对装修,许多朋友喜欢自己动手。但是遇到水电等对整体装修影响较大的环节时,一定要做足功课,不可轻易实施。特别是一些用户,选择自己连接配电箱。殊不知配电箱里一错,不仅影响日后用电,甚至会给整栋楼留下安全隐患。这里提醒大家一个错误,是个人用户进行配电箱接线时常犯的错误。
     家用配电箱要怎么接线?怎么压接铜鼻子。
    面对装修,许多朋友喜欢自己动手。但是遇到水电等对整体装修影响较大的环节时,一定要做足功课,不可轻易实施。特别是一些用户,选择自己连接配电箱。殊不知配电箱里一错,不仅影响日后用电,甚至会给整栋楼留下安全隐患。这里提醒大家一个错误,是个人用户进行配电箱接线时常犯的错误。 配电箱并线 电气中的“并线”,指的是多支电线聚集到一起,再进行接线。这样的接法在配电箱中有一个专有名称——跳线。为了更好的让大家理解“跳线”,让我们先来看一张照片

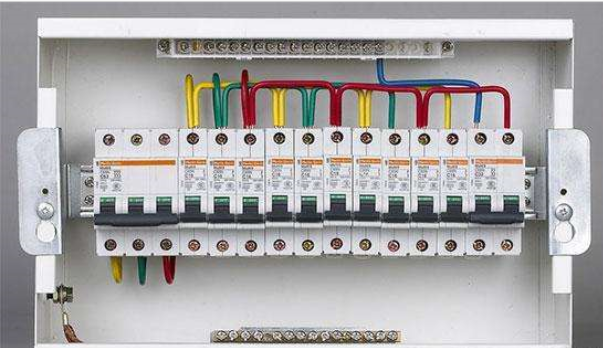

     注意看,从主开关的出线,每一极接线柱只引出了一条线,却有11个支路断路器。那这一根线只怎么接到11个断路器的上口的呢?答案就是跳线!我们只看A相(黄色线),A相线带了4个支路,照片中的接法是把主开关的出线接到第一个断路器上,再从第一个断路器的上口接出一条线,引导第二个断路器上……这样就导致第一、二、三个断路器的上口有两根线接到了接线柱上,这就叫跳线! 跳线的接法,早在2010年就在国标中明令禁止了。如果今天你在市场上或商品房里看到了这种接法,可以马上向有关部门投诉。下面我解释一下为什么不允许这样接线。 跳线的危害 当发生跳线后,第一根电线,也就是从主开关下口引出的那根线,承载的电流就是后面4个断路器上的电流之和。第二根线,也就是从第一个断路器上口引出的电线,承载的是后面三个断路器上的电流之和…… 电线在选择时,是根据回路电流进行选择的。

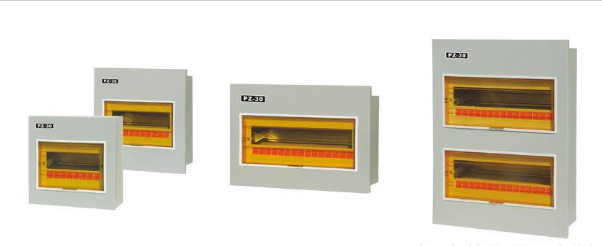

   家用PZ30配电箱,箱内电线最粗不会超过6平方毫米,一般是4平方毫米。如果电线太粗,就会造成箱内空间拥挤,不利于电线散热。 6平方毫米的铜线最大载流量为32A,4平方毫米的铜线最大载流量为25A(数据来源于国标《GB/T 4706.1-2005》)。试想,一个五孔插座的额定电流是10A,一个断路器能够控制多少个插座?更何况这里的一根电线需要承载4个断路器的电流之和。 因此,当我们使用跳线的方法进行接线时,越靠近配电箱的电线,工作压力也就越大。多数情况下,都会发生过载——而且这里的过载不会引起断路器跳闸,因为尚未达到断路器的额定电流。换句话说,即使过载,也得不到保护。

        正确接线方法 既然不能跳线,那我们要怎样接线呢? 正确的方法是,断路器后面有几个支路,就从主开关下口引出几根线。让每一根电线只承载一个回路内的电流。这样一来,电线就可以受到支路断路器的保护,避免过载。 注意看这个配电箱,主开关后面共有10个支路,从主开关下口引出了10根电线。这个做法就很规范了,10根电线无法直接接入接线柱内。
      这里选择的方法是压铜鼻子、带热缩套。 如果配电箱的纵深足够,建议选择照片中这种从断路器背后走线的方法。如果纵深不够,可以在主开关和第一个支路开关之间,留出1级的宽度(18mm),以供电线穿过。接好配电箱后,使用断路器挡板将这段距离遮盖即可。
